產品介紹

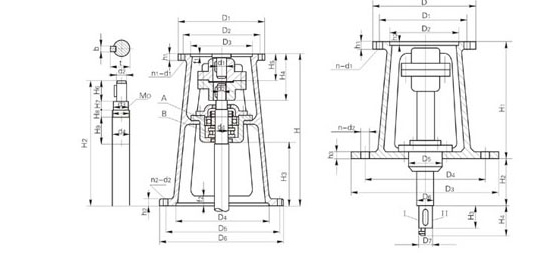

JⅡ型單支點機架主要參數及尺寸

機架型號	減速機型號	D1	D2	D3(H8)	D4(H9)	D5	D6	n1-d1	n2-d2	H	H2	H3	H4	H5	H6	H8	H8	H9
JⅡ2	B2	260	230	200	295	350	392	6-13.5	4-26	568	478	301	159	89	74	20	17	70
JⅡ3	B3	340	310	270	345	400	442	6-13.5	4-26	675	575	358	178	101	81	37	20	82
JⅡ4	B4	400	360	320(316)	435	500	548	8-16	8-30	736	613	384	215	123	92	25	28	120
JⅡ5	B5	490	450	400	440	550	600	12-18	12-22	835	685	363	280	150	130	44	40	142
JⅡ6	B6	580	520	460(455)	500	550	600	12-22	12-22	928	739	380	350	187	163	46	40	156

機架型號	減速機型號	d1	d2	d3	M0	d4 (k6)	b	t	f1	f2	h1	h2
JⅡ2	B2	45	45	43	M50×2	50	14	48.5	6	5	20	12
JⅡ3	B3	55	55	63	M65×2	65	16	59	6	5	20	24
JⅡ4	B4	70	70	72	M75×2	75	20	74.5	7	5	22	26
JⅡ5	B5	90	90	95	M100×2	100	25	95	8	7	26	28
JⅡ6	B6	100	100	105	M110×2	110	28	106	10	7	28	30

TJA型單支點機架主要參數及尺寸

機架型號	減速機型號	輸入端接口						輸出端接口				D5	D6	D7	H1	H2	H3	H4
		D	D1	D2(H9)	h1	h2	n-d1	D3	D4	n-d2	h3
TJA0	B0	190	160	140	16	5	4-12	250	210	3-12	16	115	45	30	260	200	34	70
TJA1	B1	230	200	170	16	5	6-12	290	260	4-12	16	115	45	35	310	200	57	100
TJA2	B2	260	230	200	20	6	6-12	345	300	3-18	20	115	50	45	350	200	57	100
TJA3	B3	340	310	270	22	6	6-13.5	460	400	4-20	22	160	60	55	440	250	77	100
TJA4	B4	400	260	320 (316)	22	7	8-15	580	530	6-20	22	160	75	70	521	250	87	130
TJA5	B5	490	450	400	25	7	12-18	600	550	8-22	28	240	100	90	540	300	107	170
TJA6	B6	580	520	320 (316)	28	10	12-22	600	560	12-22	30	250	110	100	624	350	100	200
TJA7	B7	650	590	520	30	12	12-22	700	650	12-22	30	275	120	110	724	400	142	200
TJA8	B8	880	800	680	30	12	12-37	880	810	20-27	37	310	140	130	818	450	202	225

注：圖中所注“H2”僅與本樣本BLD系列件速機相配，如選用其他型號或其他廠家減速機，“H2”需另行計算。
2、Ⅰ型為夾殼式聯軸器聯接
3、Ⅱ型為JA型聯軸器聯接
4、如用戶對輸出軸長度有特殊要求，請在訂貨時說明
