產品介紹

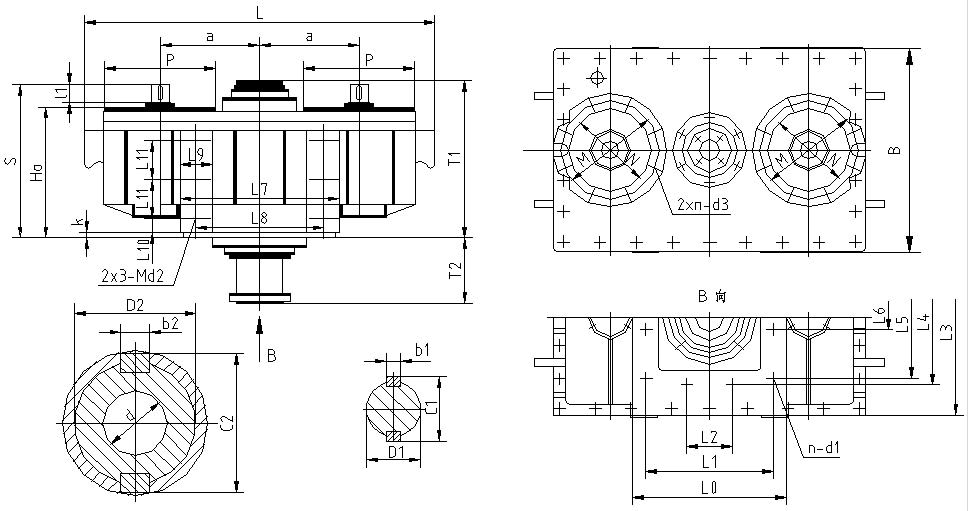

圖25 ZZSH型減速器外形尺寸

表28 ZZSH型減速器外形尺寸

規格	中心尺寸	輪 廓 尺 寸	地    腳    螺    栓	法 蘭 聯 接 尺 寸	高 速 軸 伸	低 速 軸 伸	質量 (kg)
	a   H0	L    T1   T2   B	n-d1  K  L0  L1  L2  L3  L4   L5  L6  d2  L7   L8   L9  L10  L11	P   M    N   n-d3	D1  l1  S  C1  b1	D2   C2  b2  d
255	255 350	970  435 180 560	12-18 18 425 350 120 545 360  320 120 M16 440  350  90  55  100	280 240 200H8 6-M16	50m6 50 425 57 14	99  111 28 50	460
350	350 405	1220 490 235 730	12-22 20 535 450 140 715 450  400 140 M20 550  450  100 60  115	380 340 300H8 8-M16	60m6 55 480 68 18	149 165 36 70	860
400	400 442	1360 530 311 830	12-26 24 600 500 140 810 500  450 150 M24 620  500  120 70  130	440 400 350H8 8-M20	70m6 55 527 79 20	179 199 45 100	1400
450	450 540	1610 665 340 940	12-32 28 1100 560 200 905 600  700 400 M30 1140  1000  150 80  160	450 400 350H8 8-M20	75m6 70 640 84 20	239 263 56 150	2300

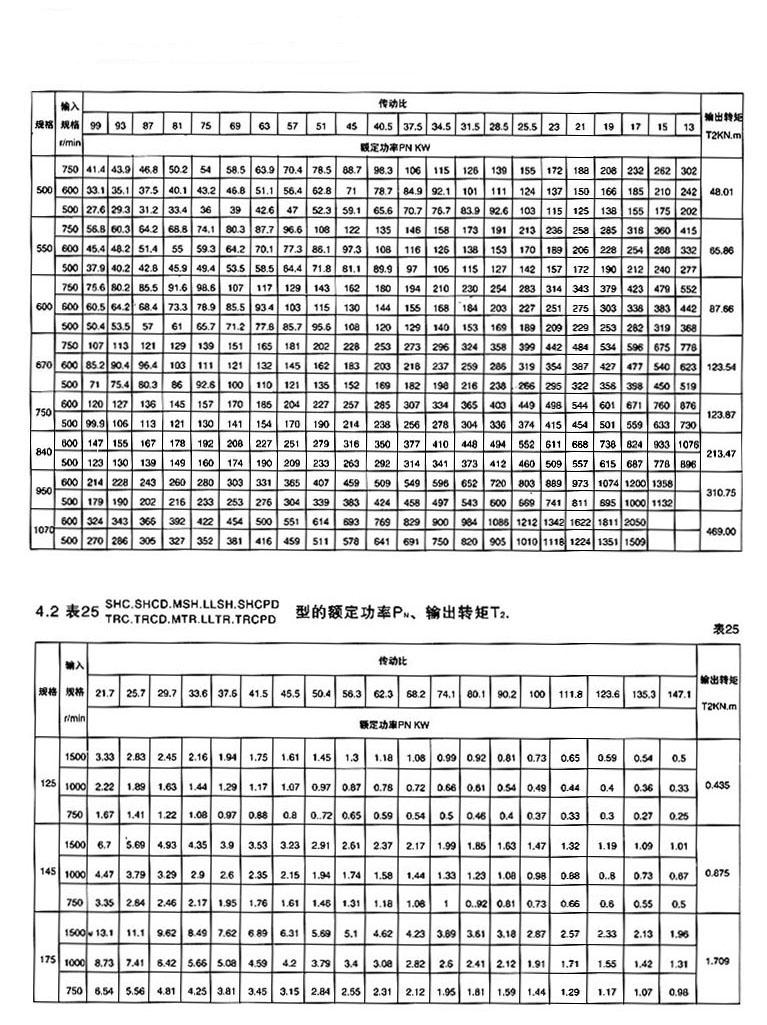

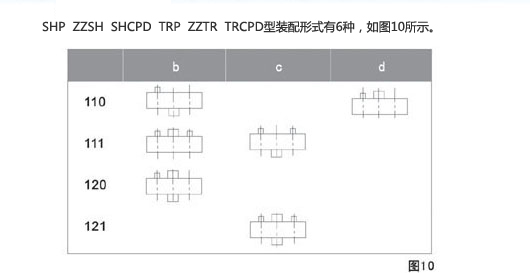

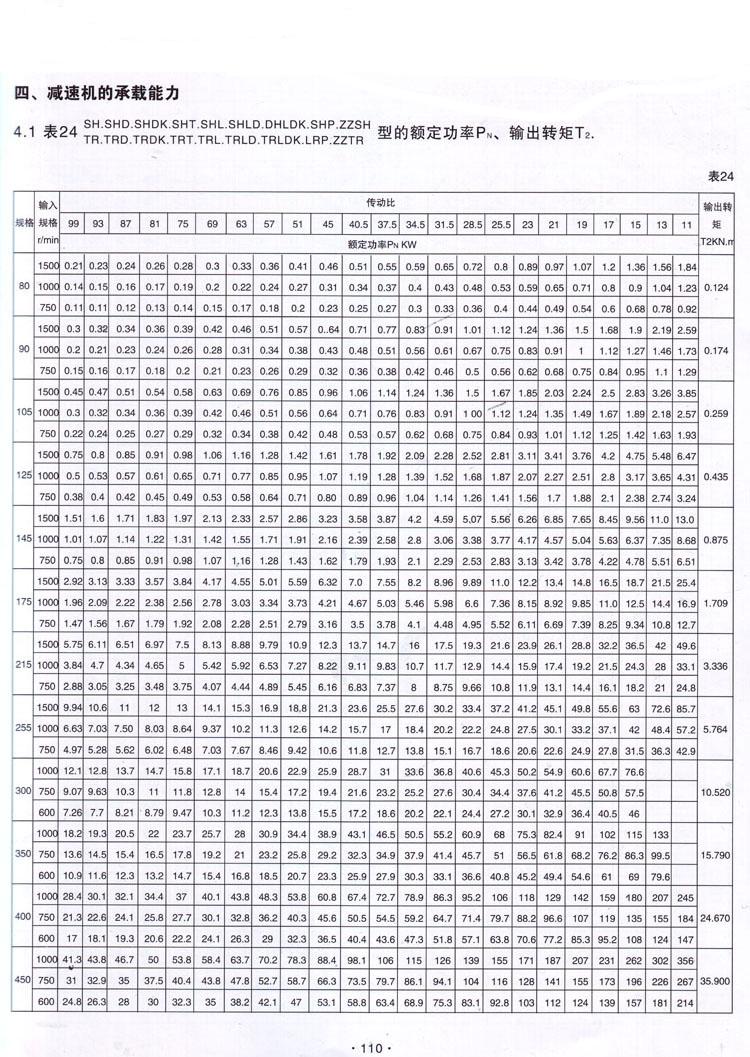

序號	結構型號	簡        圖	結構特征及附加標號
16	SHP		單級三環傳動；二高速軸平行對稱位于低速軸兩側，各軸垂直地面，箱體平置，座裝，端面剖分；附加標號P
17	ZZSH		樁孔鉆機用；箱體側面座裝，低速軸中心具有注水孔，前加標號ZZ；其余同SHP
18	SHCPD		組合二級傳動；于三環的一側或兩側加高速級圓柱齒輪傳動，高速軸與電動機直聯，附加標號CPD；其余同SHP
19	SHZP		組合二級傳動；于三環傳動的一側或兩側加高速級錐齒輪傳動，低速軸垂直地面與高速軸平面垂直，箱體平置，座裝，端面剖分；附加標號ZP
20	YPSH		圓盤給料機用；前加標號YP；類同SHZP
21	GTSH		鋼包回轉臺用；具有兩個垂直于平面的高速軸，前加標號GT；其余同SHZP
