產品介紹

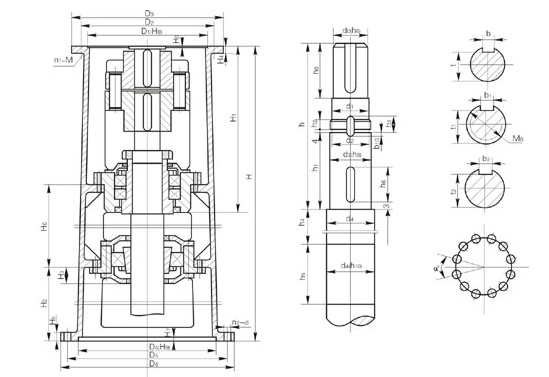

SJ、LSJ型雙支點機架主要參數及尺寸

機架代號	H0	H1	H3	H4	H5	H6	H7	D1	D2	D3	n1-M	D4	D5	D6	a°	n2-φ
SJ,LSJ55AB	450	402	58	22	24	6	6	270	310 305	340	6-M10 8-M16	325	400	435	30	12-φ14
SJ,LSJ65AB	450	487	58	22	24	6 5	6	316	360	400	8-M12 (8-M16)	350	420	460	30	12-φ18
SJ,LSJ70AB	450	487	528	22	24	6 5	6	316(320) 320	360	400	8-M12 8-M16	350	420	460	30	12-φ18
SJ,LSJ80AB	450	545	60	25	28	6 5	8	345 360	390 410	430 460	8-M16 8-M20	380	455	495	30	12-φ23
SJ,LSJ90A	600	569	69	25	40	7	8	400	450	490	12-M16 (12-M20)	430	510	555	30	12-φ23
SJ,LSJ100AB	600	685	61	30	40	9 5	10	455(460) 470	520	580	12-M20	480	560	600	22.5	16-φ23
SJ,LSJ110A	600	685	61	38	40	11	10	520	590	650	12-M20	560	650	700	22.5	16-φ27
SJ,LSJ120A	600	685	61	38	40	11	10	520	590	650	12-M20	560	650	700	22.5	16-φ27
SJ,LSJ130AB	650	761	85	40	45	11 9	10	680	800	880	12-M30	720	810	880	18	20-φ27
SJ,LSJ140A	650	761	85	40	45	11 9	12	680	800	880	12-M30	720	810	880	18	20-φ27
SJ,LSJ150AB	650	761	76	50	50	14 10	12	820	940	1020	16-M30	720	810	880	18	16-φ33
SJ,LSJ160AB	650	780	81	50	50	14 10	12	820	940	1020	16-M30	840	940	1020	22.5	16-φ33
SJ,LSJ180AB	650	910	83	50	50	14 10	12	960	1080	1160	20-M30	970	1080	1160	18	20-φ33

型號	攪拌軸軸端尺寸																					SJ型			LSJ型
	h(A/B)	h0	h1	h2	h3	h4	h5	h6	h7	d0	d1	d2	M0	d3(h9)	d4	b	b2	b2	t	t1	t2	H	H2	重量(kg)	H	H2	重量(kg)
SJ,LSJ55AB	307/302	80	118	15	24	300	120	40	3	55	57	57	M60×2	60	65	16	8	8	49	56	56	1070	312	170	1220	462	186
SJ,LSJ65AB	373	95	143	18	32	275	135	50	3	65	72	72	M75×2	72	80	18	10	10	58	59	70	1140	307	261	1290	457	277
SJ,LSJ70AB	373/367	95	143	18	32	275	135	50	3	70	72	72	M75×2	75	80	20	10	10	62.5	69	70	1140	307	261	12980	457	277
SJ,LSJ80AB	422/385	95	163	18	32	250	139	60	3	80	81	82	M85×2	85	90	22	10	10	71	79	80	1230	354	372	1380	504	388
SJ,LSJ90A	436	115	168	20	36	380	162	60	3	90	91	92	M95×2	95	110	25	12	12	81	89	90	1400	363	427	1550	513	447
SJ,LSJ100AB	532/510	135	178	24	42	360	182	60	3	100	110	112	M115×2	115	125	28	14	14	90	109	109.5	1510	350	515	1710	550	542
SJ,LSJ110A	489	145	178	24	42	380	182	60	3	110	111	112	M115×2	115	125	28	14	14	100	109	109.5	1510	350	621	1710	550	642
SJ,LSJ120A	489	145	178	24	42	380	182	60	3	120	122	122	N125×2	115	125	32	14	14	109	119	119.5	1510	350	641	1710	550	662
SJ,LSJ130AB	537/545	205	208	28	46	370	200	70	3	130	135	137	M140×2	140	150	32	14	14	119	132	134.5	1610	374	994	1810	574	1021
SJ,LSJ140A	537	205	208	28	48	370	200	70	3	130	135	137	M140×2	140	150	32	14	14	119	132	134.5	1610	374	994	1810	574	1021
SJ,LSJ150AB	根據減速機型號而定	220	208	32	52	370	200	70	3	150	155	156	M160×3	160	170	36	16	16	138	152	154	1660	410	1050	1860	610	1110
SJ,LSJ160AB		220	227	32	52	340	215	80	3	160	165	166	M170×3	170	180	40	16	16	147	182	164	1660	410	1060	1860	610	1120
SJ,LSJ180AB		290	242	36	58	310	230	90	3	180	185	186	M190×3	190	200	45	18	18	165	180	182	1710	402	1220	1920	602	1260

注：圖示所注“h”僅與本樣本BLD、LC－Ⅱ、DC－Ⅱ系列減速機相配，如選用其他型號或其他廠家減速機，“h”需另行計算。增高后的LSJ型機架其下部空間高度可容納205、206或207型雙端面機械密封。
