產品介紹

MBY系列磨機減速機

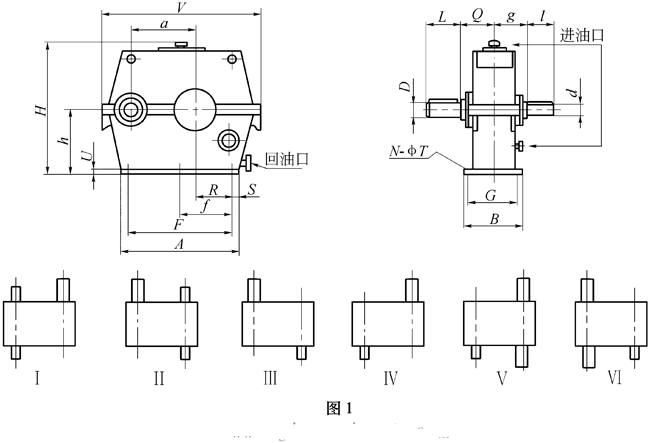

MBY系列減速器采用了現代齒輪設計制造技術，吸取了國內外同類產品的優點，總結了國內設計制造同類產品的經驗，根據水泥等行業使用工況惡劣、低速重載、安全可靠、使用壽命長等特點，專門精心設計用于水泥磨、煤磨等用途的邊緣傳動機減速器。 MBY系列減速器采用單級減速、帶專用油站、齒輪全部為硬齒面，精度達6級（GB/T10095—2001）以上，高可靠度設計，設計壽命為持久壽命，與國內外同類產品相比，具有體積小、重量輕、外形簡潔大方、操作簡單、維修方便、安全可靠、使用壽命長等特點。 減速器外形尺寸及裝配形式 MBY系列邊緣傳動磨機減速器外形尺寸及裝配形式 型號 輸入軸 輸出軸 i=4 i=4.5~5 i=5.6~6.3 i=7.1 g d l g d l g d l g d l Q D L MBY400 270 120 200 270 100 200 270 90 180 270 80 140 270 160 200 MBY450 300 120 220 300 120 200 300 100 180 300 90 160 300 180 220 MBY500 320 140 240 320 140 200 320 110 180 320 100 160 320 180 240 MBY560 340 160 250 340 160 200 340 120 200 340 110 180 340 200 260 MBY630 370 180 250 370 160 230 370 130 200 370 120 180 370 220 300 MBY710 390 200 280 390 160 250 390 150 220 390 140 200 390 260 340 MBY800 425 220 300 425 180 260 425 18/0 240 425 160 200 425 300 380 MBY900 455 240 340 455 200 260 455 180 260 455 180 220 455 300 400 MBY1000 485 260 380 485 240 280 485 200 280 485 200 250 485 320 420 MBY1100 520 280 400 520 260 300 520 220 300 520 220 280 520 360 440 型號 a V H h U A F f R S N T B G 油站型號 平均重量(Kg) MBY400 400 1050 850 400 50 820 700 / 275 60 4 27 450 390 YZ25 1450 MBY450 450 1160 950 450 50 900 780 390 305 60 4 27 510 450 YZ25 1950 MBY500 500 1260 1050 500 50 980 840 420 330 70 6 33 550 480 YZ40 2600 MBY560 560 1400 1170 560 55 1080 940 470 370 70 6 33 590 520 YZ40 3050 MBY630 630 1560 1310 630 55 1200 1060 530 420 70 6 39 640 57 YZ63 3400 MBY710 710 1750 1470 710 55 1350 1190 595 470 80 6 39 690 620 YZ63 4900 MBY800 800 2030 1650 800 70 1480 1280 640 500 100 6 39 760 680 YZ63 5800 MBY900 900 2140 1850 900 70 1650 1450 725 575 100 6 45 820 730 YZ63 8500 MBY1000 1000 2360 2050 1000 90 1820 1620 F/3 630 100 8 45 880 790 YZ125 9250 MBY1100 1100 2570 2250 1100 90 1980 1780 F/3 695 100 8 45 950 860 YZ125 11800 減速器與稀油站連接圖 MBY系列邊緣傳動磨機減速器與稀油站連接圖
